Descripción de productos
Los conductores, terminales y palas de los transformadores son elementos importantes para la transferencia de corriente. Los casquillos, conductores, terminales y palas fabricados por Ginte tienen un rendimiento excelente.
CARACTERÍSTICAS:
1. Alta conductividad eléctrica
All conductors unless specified are made from new C11000, not recycled raw material. Its electrical conductivity is >100% (20 grados, IACS).
A menos que se especifique lo contrario, todas las palas están hechas de aleación de cobre C37700 mediante forja. Su conductividad eléctrica alcanza hasta el 26% (20 grados, IACS), superior a la de muchos materiales del mercado fabricados con
chatarra de cobre como C84400 con una conductividad del 16 4% (20 grados, IACS).
A menos que se especifique lo contrario, la aleación de aluminio es 6101-T63, su conductividad eléctrica es superior al 56 % (20 C, IACS). Normalmente, la aleación de aluminio está estañada a petición del cliente.
2. Altas propiedades mecánicas
Las palas terminales se fabrican mediante forjado, no mediante fundición. Entonces los terminales no tienen errores internos. Tiene mejores propiedades mecánicas que las de fundición.
Toda la rosca exterior está realizada mediante relleno mecánico para conseguir una mayor tensión mecánica.
3. La superficie de las palas puede ser estañada o plateada a petición del cliente.
Espadas terminales
S152512C
Pala de 2 hoyos, 2-Φ14.3
Rosca: 5/8"-11UNC-2B
Materiales: C37700
Tratamiento superficial: estañado
S152514C
Pala de 4 hoyos, 4-Φ14.3
Rosca: 5/8"-11UNC-2B
Materiales: C37700
Tratamiento superficial: estañado
S194514B
Pala de 4 hoyos, 4-Φ14.3
Tema: 1.0"-14ONU-2B
Materiales: C37700
Forja y mecanizado
Tratamiento superficial: estañado
S125017B
Pala de 7 hoyos, 7-Φ14.3
Tema: 1.0"-14ONU-2B
Material: C37700 forjado y mecanizado
Tratamiento superficial: estañado
S125017D
Pala de 7 hoyos, 7-Φ14.3
Rosca: 3/4"-16UNF-2B
Material: C37700 forjado y mecanizado
Tratamiento superficial: estañado
AS12506B
Pala con pernos de {{0}} Φ14,3 con orificio + 6-1/2". Rosca de cabeza: 1,0"-14UN-2B
Material: C37700 forjado y mecanizado
Tratamiento superficial: estañado
Material del perno; Mente acero, cincado en color. 1/2"-13, longitud 2.0"
Arandela Belleville: Acero inoxidable 304.
Arandela plana: Acero, cincada.
La rosca del cabezal puede diseñarse 3/4"-16UNF-2B, a pedido del cliente.
S352522C
Pala de 4 hoyos, 4-Φ14.3
Rosca: 5/8"-11UNC-2B
Material: C37700 forjado y mecanizado
Tratamiento superficial: estañado
S353822B
Pala de 4 hoyos, 4-Φ14.3
Tema: 1.0"-14ONU-2B
Material: C37700 forjado y mecanizado
Tratamiento superficial: estañado
S353822D
Pala de 4 hoyos, 4-Φ14.3
Rosca: 3/4"-16UNF-2B
Material: C37700 forjado y mecanizado
Tratamiento superficial: estañado
S353822A
Pala de 4 hoyos, 4-Φ14.3
Hilo: 1,25"-12UNC-2B
Material: C37700 forjado y mecanizado
Tratamiento superficial: estañado
S353822B2
Pala de 4 hoyos, 4-Φ14.3
Tema: 1.00"-12UNC-2B
Material: C37700 forjado y mecanizado
Tratamiento superficial: estañado
S405022A
Pala de 4 hoyos, 4-Φ14.3
Hilo: 1,25"-12UNC-2B
Material: forja C37700
y mecanizado
Tratamiento superficial: estañado
S353823C
Pala de 6 hoyos, 6-Φ14.3
Rosca: 5/8"-11UNC-2B
Material: forja C37700
y mecanizado
Tratamiento superficial: estañado
S302521 S143111
Pala de 1~2 orificios, -Φ14.3
Tema: ver tabla
Material: forja C37700
y mecanizado
Tratamiento superficial: estañado
| Número de pieza | agujeros de pala | ConductorRosca A | Corriente del casquillo |
| S143111E | 1 | 3/8"-16 | 125 A |
| S143111D | 1 | 1/2"-13 | 250 A |
| S302521D | 2 | 3/8"-16 | 125 A |
| S302512D | 2 | 1/2"-13 | 250 A |
Conjunto pala+perno
Conjunto de perno de pala+ 3/4"-10UNC. El perno puede ser de 3/4"-16UNF y M20*2.5 a pedido del cliente.
Pala{{0}}.0"-14Conjunto de espárrago ONU.
Terminales de cáncamo
Los terminales de cáncamo se fabrican mediante fundición a la cera perdida. La materia prima del cáncamo es C95500. La herida
El material del cuerpo del terminal es C84400 o latón de aluminio HAI 67-2.5 (marca china). Apriete la tuerca y
La arandela elástica es de acero inoxidable #304.

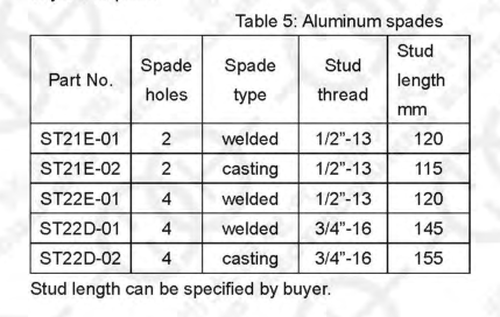

Conjuntos de conductores de cobre y pala de aluminio.
el perno conductor está fabricado de cobre T2 (C11000).
La pala y el perno conductor pueden estar estañados
petición del comprador.
Terminales y conectores para pasatapas de alta tensión.
| Número de pieza | Material | acabado superficial | Dibujo |
| PAC20-001 | Latón | Estañado |  |
| PAC30-001 | Latón | Estañado |  |
| CL30-001 | Cobre T2 (C11000) | Sin chapado |  |
| CL20-001 | Cobre T2 (C11000) | Sin chapado |  |
Conjuntos de pala y conductor para el mercado chino
Conectores de puesta a tierra-Conectores paralelos
Conectores paralelos:
| Imagen | Tamaño del cable | Fije los agujeros y el tamaño de los pernos | Material de la cubierta | Material inferior | Finalizar |
 |
ANSI n.º 4~4/0 ISO 25~95 mm2 | 2- 1/2"-13 | C95500 | C37700 | Estañado |
 |
ANSI n.º 8~1/0 ISO 8~50 mm2 | 1- 1/2"-13 | C95500 | C37700 | Estañado |
 |
ANSI n.º 10~2/0 | 1- 1/2"-13 | C95500 | C95500 | Estañado |
Conectores de puesta a tierra:
| ARTÍCULO | Hilo de puesta a tierra | Descripción | Tamaño del cable | Material | Finalizar |
 |
1/2"-13 UNC | El diámetro del cáncamo es 0.438"/ 3/8"-16 bidireccional | ANSI #8~#2/0 ISO 8~50mm2 | C84400/C95500 | Estañado |
 |
1/2"-13 UNC | El diámetro del cáncamo es 0.438"/ 3/8"-16 bidireccional | ANSI #8~#2/0 ISO 8~50mm2 | C84400/C95500 | Estañado |
 |
1/2"-13 UNC | 0.438"/ 3/8"-16 | ANSI #8~#2/0 ISO 8~50mm2 | C84400/C95500 | Estañado |
 |
1/2"-13 UNC | ANSI #3~#4/0 ISO 25~95mm2 | C95500 | Sin chapar | |
 |
1/2"-13 UNC | ANSI #3~#2/0 ISO 25~50mm2 | C95500 | Sin chapar | |
 |
1/2"-13 UNC | ANSI #6~#1/0 ISO 15~50mm2 | C95500 | Sin chapar |
Tuerca y arandela de latón
Abrazadera de buje
